在環境過模擬試驗中，為實現指定凍霧、 凍雨環境的模擬，需要在低溫凍霧凍云試驗機中完成。為此，我們?cè)O(shè)計了低溫凍霧凍云試驗機，設計指標參考“GJB150-22A積冰/凍雨試驗方法要求”、“英軍標DEF-00-35霧、低云環境試驗”以及“CCAR-25”中規定的相關條款。下面是主要方案內容。
產品名稱：環儀儀器 低溫凍霧凍云試驗機
總設計方案：為實現指定凍霧、凍雨環境的模擬，確定了凍霧及凍雨環境模擬用水均需采用經過特殊處理的純水，將凍霧、凍雨環境模擬系統進行集成設計， 采用氣包水的管道設計，防止系統凍堵，最終在一套噴淋模塊上實現凍霧、凍雨環境模擬功能。
具體內容：
1.噴霧器設計方案

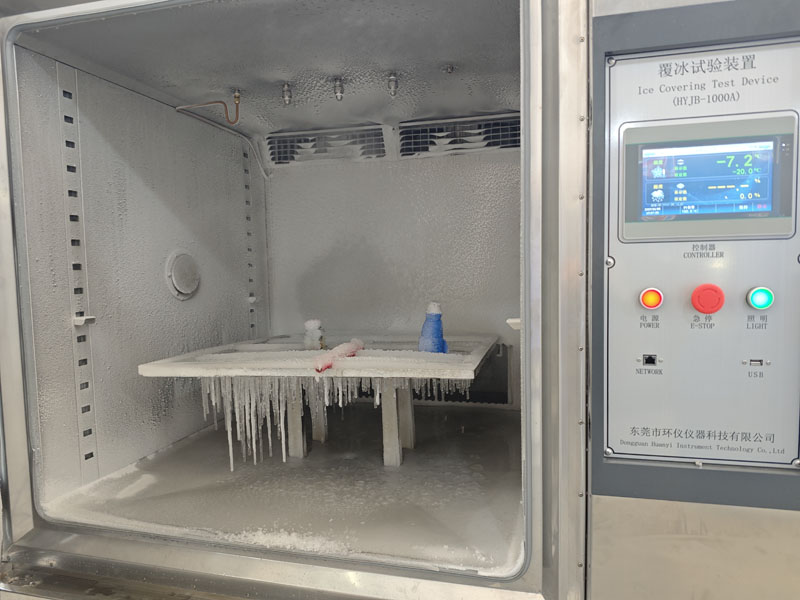

噴霧器由標準模塊單元組成。標準模塊單元組裝成噴霧器后被裝在試驗室內指定的高度位置，凍霧、凍雨由安裝在噴霧架上向下噴射的噴嘴形成，并由實驗室循環氣流輸送至目標區域。

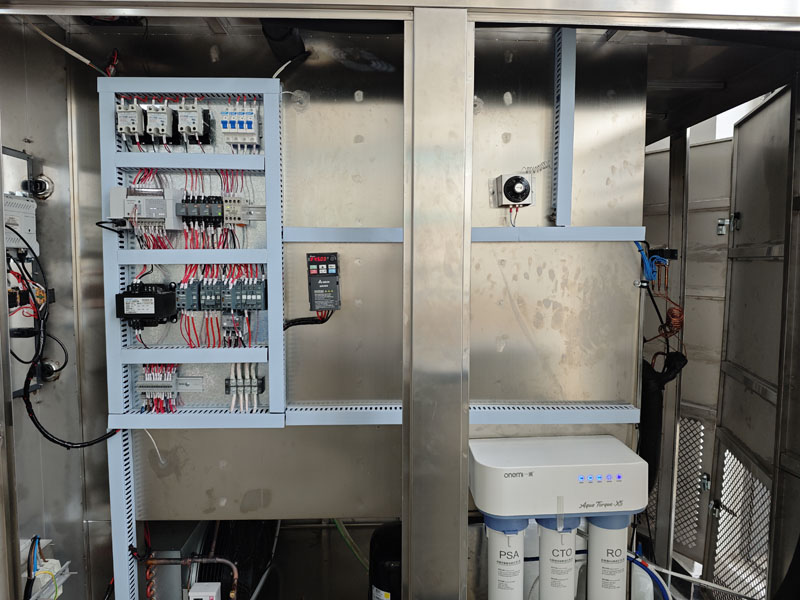

2.供水保溫系統設計
供水保溫系統包括凍霧、凍雨供水、回水設備總成柜及內部設備，和單元模塊架與柜體間連接的管路及單元模塊架上分、匯水管路。主要作用是完成凍霧、凍雨設備用水的壓力和溫度調節。供水設備進行模塊化集成，安裝在恒溫密封的保溫柜內。
設計指標：
(1) 凍雨環境設計指標
雨滴直徑：1000um~1500um
環境溫度：-10℃
(2) 凍霧環境設計指標：
霧滴直徑：15um~60um
環境溫度：-10℃至0℃
液態水含量(Liquid Water Content, LWC)：0.2g/m3~3g/m3
能見度：小于10m
以上就是低溫凍霧凍云試驗機的技術內容，如有產品選型疑問，可以咨詢環儀儀器相關技術人員。
