積冰凍雨試驗是許多戶外使用的裝備檢測其絕緣性能、支撐能力和產品本身的相對運動能力的必要試驗之一，尤其是航空、電力、通信等領域。積冰凍雨試驗需要用到低溫雨雪積冰綜合試驗箱，下面，我們來了解一下該試驗箱的系統結構。

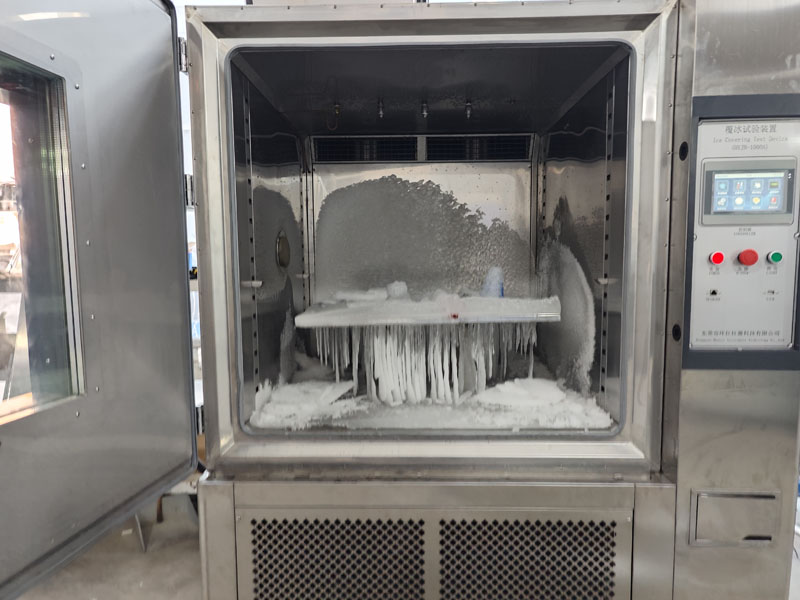

產品名稱：環儀儀器 低溫雨雪積冰綜合試驗箱
系統構成：
低溫雨雪積冰綜合試驗箱主要包括降水組件及其控制系統、冷水機、水流控制系統和水循環系統。
系統實現方法：

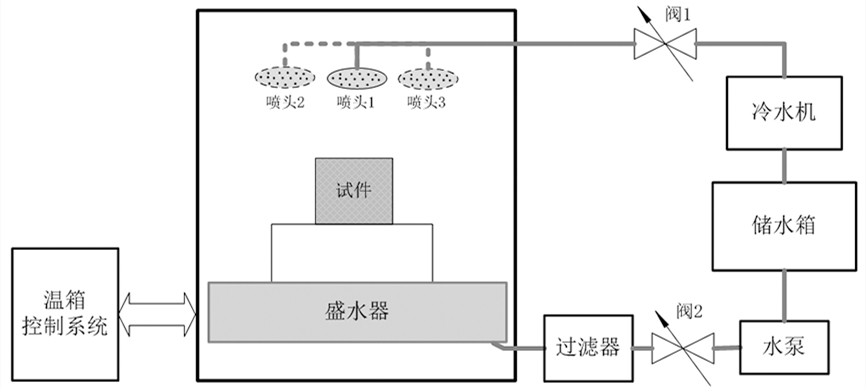

該系統的實現包括軟件控制實現和硬件設備實現，見下圖。
（1）軟件控制實現
軟件控制實現包括試件溫度控制和過冷水溫度控制。
（2）硬件設備實現
硬件設備實現包括低溫雨雪積冰綜合試驗箱、冷水機，以及降水組件、水流控制系統和水循環系統的硬件設備。
其中，降水組件包括噴頭、管路等。溫箱內的降水組件為模塊化，可根據被試件的尺寸大小增減噴頭數量及其管路等組件。通過選購噴頭實現對水滴直徑為（1.0~1.5） mm的控制。
水流控制系統包括閥、冷水機、管路等；通過調節系統的電磁閥來控制水的流速，從而可將降水量控制在（10~40）±2 mm/h。
水循環系統包括盛水器、過濾器、水泵、儲水箱等。試驗箱內未結冰的雨滴落在試驗箱內的盛水器中回收，回收的水經過過濾器和水泵將水重新循環到儲水箱內，實現了水循環的控制。
系統的硬件設備與軟件控制共同實現了過冷水溫度、流速和試件溫度的控制，構成了完成積冰凍雨試驗的試驗系統。
（3）噴淋架機械結構設計
噴淋結構為不銹鋼噴灑結構，整體效果圖見下圖。

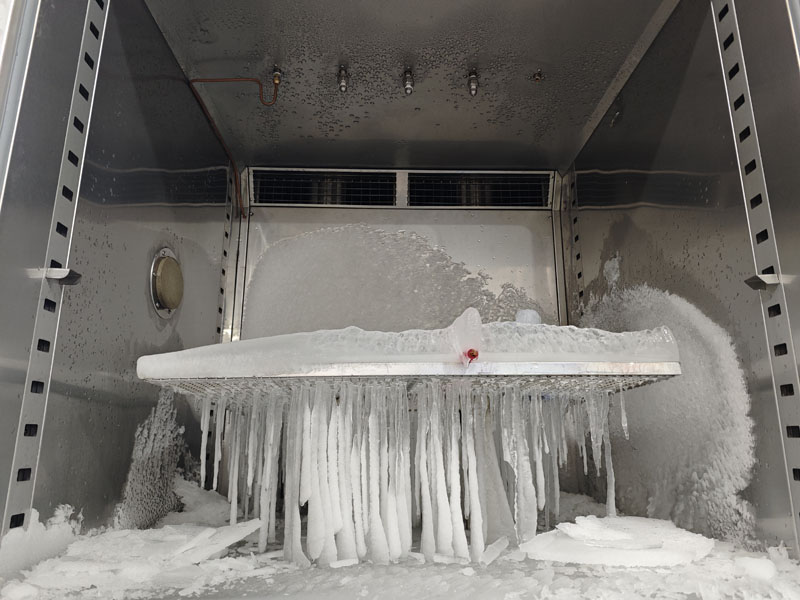

在進行積冰凍雨試驗時，與外部供水系統連接便可試驗，試驗箱用于提供低溫環境，積冰凍雨試驗系統將水降溫至接近零度，隨后通過噴灑結構噴灑于樣品表面，從而完成試驗。
以上就是低溫雨雪積冰綜合試驗箱的系統結構分析，如有產品選型疑問，可以咨詢環儀儀器相關技術人員。
