小試樣覆冰試驗系統對涂層的防冰試驗，可以篩選出防冰性能優(yōu)異的涂料。例如飛機的疏水涂層表面防冰，疏水涂層通過降低表面結冰和壁面之間的粘附力，從而降低結冰的產生、減少除冰所需的能耗。所以，研究結冰氣象條件下超疏水表面對結冰特性的影響規(guī)律,這對于節(jié)約飛機燃油消耗和保障飛行安全均有著現實的意義。
涂層的防冰試驗研究：
試驗設備：環(huán)儀儀器 小試樣覆冰試驗系統
試樣：實驗模型為圓柱，材料為鋁合金。模型直徑為Ф30mm，長200mm，兩端連接頭直徑為10mm，長10mm
試驗條件：
實驗風速30m/s，結冰環(huán)境溫度約-10℃，結冰時間5min，平均水滴直徑40um，液態(tài)水含量約0.7g/m3。每種涂層的結冰實驗重復3次，共計12次結冰風洞實驗。
實驗前，對結冰風洞進行流場校測，主要是實驗段氣流速度和溫度。對噴霧系統進行調試，主要是調節(jié)實驗所需要的水壓、氣壓和溫度。對實驗模型進行量化參數的防冰效果評估方法。
試驗方法：
①開啟小試樣覆冰試驗系統和制冷系統，建立并穩(wěn)定所需要的流場(如來流速度、溫度等);
②使試樣表面溫度和流場環(huán)境溫度達到平衡;
③調節(jié)所需要的結冰云霧參數(如液態(tài)水含量和水滴平均直徑等)，開啟噴霧裝置;
④允許結冰到規(guī)定時間(如5min);
⑤關閉噴霧裝置;
⑥拍攝和測繪結冰外形;
⑦清理模型表面剩余的冰渣和水膜，重復①進行下一次實驗。

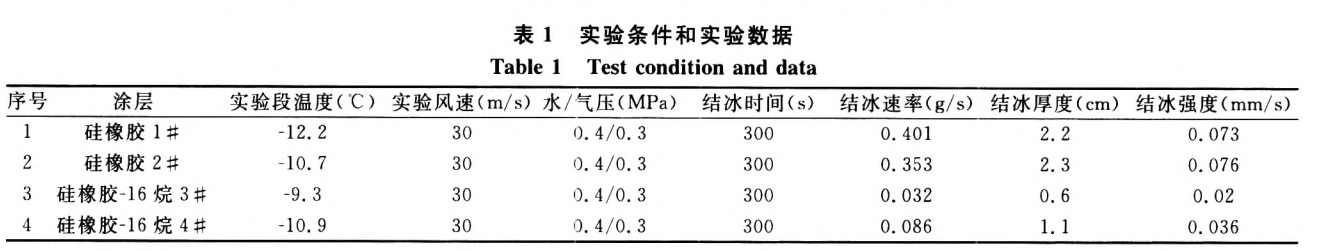

實驗數據：如下表1

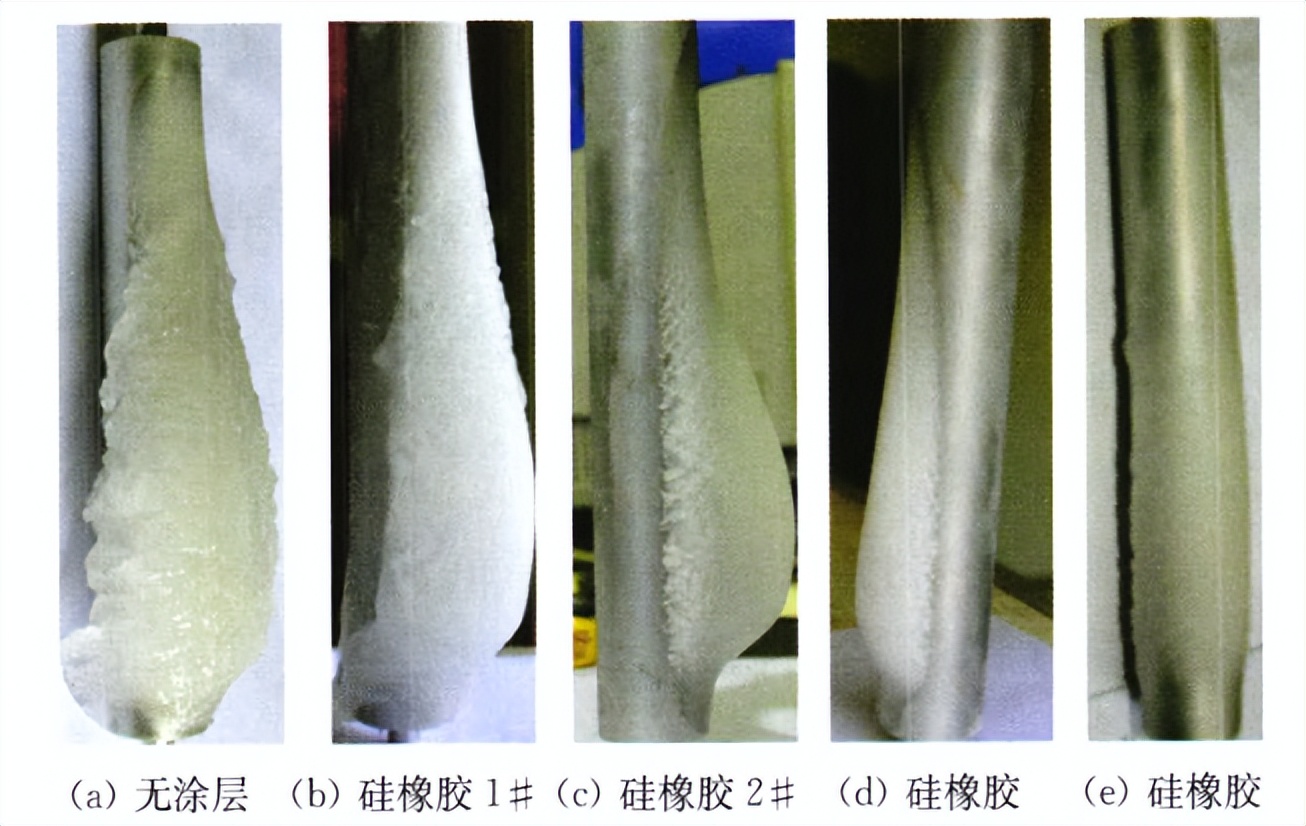

不同涂層表面結冰比較：
試驗結論：
高分子復合材料的疏水涂層具有一定的防冰效果，但是都無法完全杜絕材料表面的結冰現象，必須對其配方和形成機理進行更深入的研究，才可能獲得更好的防冰效果。
如需了解更多小試樣覆冰試驗系統的試驗研究，可以咨詢環(huán)儀儀器相關技術人員。
